1.滤料、滤层、承托层及高度
(1)滤料
除氟设备的滤料为活性氧化铝，粒径不宜大于2.5mm，实际采用一般为0.5-1.5mm。滤料应有足够的机械强度，耐压强度应大于10N/个，使用中不易磨损和破碎。
滤层厚度与原水含氟量和pH密切相关：当原水含氟量<4mg/L时，滤层厚度宜大于1.5m；当原水含氟量在4-10mg/L时，滤层厚度宜大于1.8m，也可采用二个除氟设备串联运行，串联运行的滤速可适当增大；当采用硫酸调整pH值至6.0-6.5，处理水量<5m3/h，滤速小于6m/h时，滤层厚度可降低0.8-1.2m。当采用滤头布水方式时，在吸附层以下铺设一层厚度为50-150mm、粒径2-4mm的石英砂作为承托层，一般情况下可不设承托层。
(4) 除氟设备(滤池)高度

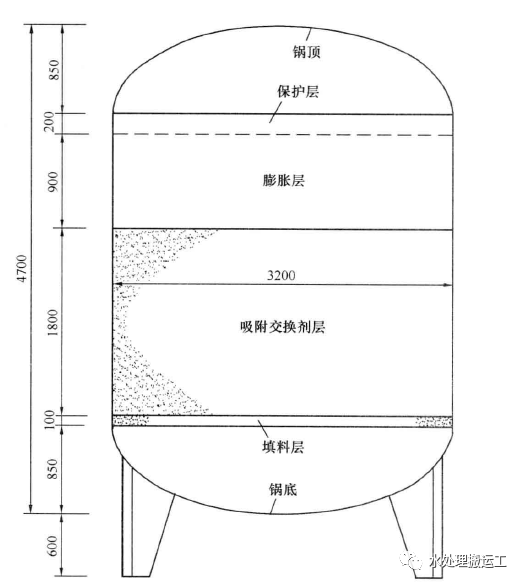

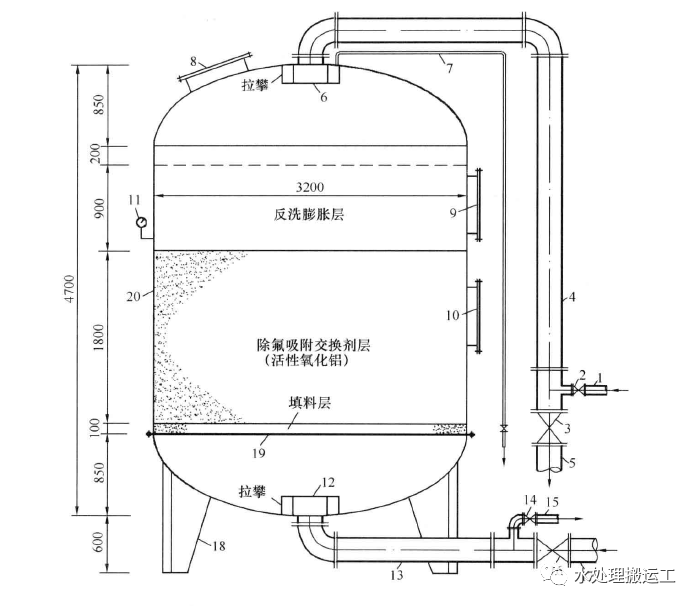

除氟设备(滤池)的高度包括：滤层(吸附交换层)厚度、承托层厚度、滤层反冲洗膨胀率高度及保护层高度。
滤层(交换层)表面至顶的高度采用1.5-1.8m，该高度包括吸附交换层反冲洗膨胀高度和保护高度。活性氧化铝每个吸附交换周期的吸附交换容量随原水pH值的变化而不同，可相差达数倍。含氟量高的原水，往往pH值较高，从而降低了吸附交换容量。因此，应采取措施，在进入除氟设备之前把原水的pH值降低下来，调整到pH=6.0-7.0。调整pH值可采用硫酸、盐酸、醋酸等溶液，投加量应根据原水碱度和pH值计算后确定，或经试验后确定。
当原水不调整pH值时，滤速只能2-3m/h，甚至更小；当原水把pH值降低至小于7.0时，滤速可达6-10m/h。用硫酸溶液调整pH值，吸附交换的水流流向为自上而下通过交换剂层。
吸附交换容量的大小受各种因素的影响，主要因素有:原水含氟量、pH、滤速、滤层厚度、终点出水含氟量及滤料自身性能等。而影响最为明显的是pH值。
(1)当采用硫酸调整pH值至6.0-6.5时，吸附交换容量为4-5g(F)/kg(Al2O3)。
(2)当采用二氧化碳调整pH值至6.5-7.0时，吸附交换容量为3-4g(F)/kg(Al2O3)。
(3)当原水不调整pH值时，吸附交换容量仅为0.8-1.2g(F)/kg(Al2O3)。
当采用多台并联除氟设备运行时，其中任一台除氟设备的终点出水含氟量可考虑适当高于1mg/L。
原因是再生后投入运行的活性氧化铝除氟设备的出水，在相当长的运行时间内，其出水含氟量远小于1mg/L，在设清水池调节用水量的条件下，前期出水和后期出水均流入清水池(或称调节池)，在清水池混合后的水，其含氟量仍<1mg/L。
因此，为延长除氟的工作周期，增加产水量，降低制水成本，单台除氟设备的出水含氟量可适当高于1mg/L。
活性氧化铝除氟采用硫酸铝再生，再生液浓度为2%-3%，硫酸铝的耗量按每去除1g氟化物需60-80g固体硫酸铝计算。
